Copper Purity Explained: Grades, 4N to 6N Specs, Tests, and Buying Checks
Ang isang purchase order na may nakasulat na "copper purity: 99.99% Cu minimum" ay nag-iiwan pa rin ng tatlong bagay na hindi natukoy: kung aling mga impurities ang binilang, kung paano sinukat ang oxygen, at kung aling paraan ang gumawa ng numero. Maraming nakakatugon sa figure ng headline ay maaari pa ring pumutok sa panahon ng hydrogen braze o itulak ang isang proseso ng sputtering palabas ng bintana nito.
Tratuhin ang copper purity bilang isang apat na bahagi na pakete: assay grade, oxygen content, indibidwal na impurity ceilings, at ang analytical method sa likod ng mga ito. Ang mga mamimili na tumutukoy lamang sa porsyento ay tumatanggap ng kahulugan ng kadalisayan ng supplier, at iba-iba ang mga kahulugan. Ang sumusunod ay kung paano ang sukat ng mga marka, kung saan ang oxygen ang nagpapasya sa kinalabasan, kung paano kumikilos ang bawat pagsubok, at kung ano ang kabilang sa isang detalye.
Ang Talagang Sinusukat ng Copper Purity Grade
Ang mga marka ng kadalisayan ay mga badyet, hindi mga marka. Ang bilang ng titik ay ang bilang ng mga siyam, at ang bawat dagdag na siyam ay nagbabawas sa kabuuang allowance para sa lahat ng bagay na hindi tanso ng humigit-kumulang sa sampu.
- 3N, 99.9% Cu: hanggang sa humigit-kumulang 1,000 ppm ng iba pang mga elemento na pinagsama.
- 4N, 99.99% Cu: mga 100 ppm na pinagsama.
- 5N, 99.999% Cu: mga 10 ppm na pinagsama.
- 6N, 99.9999% Cu: mga 1 ppm na pinagsama.
Ang kurba ng gastos ay sumusunod sa parehong hugis ngunit matatarik nang husto malapit sa tuktok. Ang paglipat mula 3N hanggang 4N ay gawaing pagpino. Ang paglipat mula 5N hanggang 6N ay kontrol sa kontaminasyon sa buong chain: pagtunaw, paghahagis, pagmachining, packaging at pag-sample.
Wala ring sinasabi ang isang grado tungkol sa kung paano ginagastos ang badyet. Ang 4N lot na may 40 ppm na bakal ay nagpapakita ng ibang panganib mula sa isang 4N lot na may 40 ppm na sulfur o phosphorus. At ang ibig sabihin ng "99.99% by difference" ay ang mga impurities ay ibinawas mula sa 100%, kaya namamana nito ang mga limitasyon sa pagtuklas ng anumang nangyaring nasusukat. Ang direktang pagsusuri na may nai-publish na listahan ng karumihan ay mas nagbibigay-kaalaman, kaya itanong kung aling diskarte ang batayan ng isang quotation.
Nagdaragdag ang form ng isa pang variable. Ang mga dumi at oxygen ay naghihiwalay sa panahon ng solidification, na nangangahulugang ang itaas at ibaba ng isang cast ingot ay maaaring mag-iba nang higit sa analytical error. Ang posisyon ng sampling ay bahagi ng detalye, hindi isang nahuling pag-iisip.
High-Purity Copper Ingot para sa Semiconductor at Display Applications Suriin ang mga marka ng kadalisayan mula 4N hanggang 7N, mga custom na dimensyon, at pag-export ng packaging para sa paggamit ng semiconductor, display, at vacuum na bahagi. Tingnan ang Produkto → Copper Purity Grades Compared
Ino-orient ng talahanayan sa ibaba ang mga saklaw na pinakamadalas na sinipi sa mga detalye ng pagbili. Palaging nagmumula ang mga huling limitasyon sa pamantayang namamahala o sa napagkasunduang kontrata.
| Grade | Nominal na tanso | Max kabuuang impurities | Karaniwang oxygen | Conductivity (% IACS) |
|---|---|---|---|---|
| ETP (C11000) | 99.90% min | humigit-kumulang 1,000 ppm | 200 hanggang 400 ppm | 100 hanggang 101 |
| OFE (C10100) | 99.99% min | hanggang 100 ppm | 5 ppm o mas mababa | 101 hanggang 102 |
| 5N | 99.999% | hanggang 10 ppm | 2 ppm o mas mababa | mga 102 |
| 6N | 99.9999% | hanggang 1 ppm | 1 ppm o mas mababa | 102 at pataas |
Ipinapaliwanag ng column ng conductivity kung bakit mahalaga ang karamihan sa mga mamimili. Halos isang porsyento ng IACS ay katumbas ng halos isang porsyento ng enerhiya na dinadala, at sa isang busbar o isang paikot-ikot na pagkawala ay nagiging init para sa buhay ng pag-install.
Ang Oxygen ay Sariling Detalye
Ang electrolytic matigas na pitch na tanso ay nagdadala ng oxygen sa layunin, karaniwang 200 hanggang 400 ppm, na gaganapin bilang mga particle ng copper oxide. Ang mga gradong walang oxygen ay mananatili sa ibaba ng humigit-kumulang 5 ppm. Parehong maaaring mag-claim ng "higit sa 99.9% Cu", kung kaya't ang linya ng oxygen ay kailangang isulat nang hiwalay.
Lumilitaw ang pagkakaiba sa serbisyo. Sa isang hydrogen o wet reducing atmosphere sa brazing temperature, ang oxygen sa loob ng tanso ay bumubuo ng singaw sa mga hangganan ng butil, na lumilikha ng mga void at hydrogen embrittlement. Ang vacuum hardware, brazed assemblies at cryogenic na bahagi ay tinukoy na oxygen-free para sa kadahilanang iyon. Sa ibang lugar nakakatulong ang oxygen: ang mga particle ng oxide ay nakakasira ng mga chips, kaya mas malinis ang mga ETP machine kaysa sa OFE sa mataas na bilis ng pagputol, at mas mura ang halaga nito.
Ang pagtukoy ng oxygen-free na tanso sa lahat ng dako samakatuwid ay bumibili ng proteksyon na maaaring hindi mo kailangan at binabayaran ito ng dalawang beses, isang beses sa presyo at muli sa oras ng machining.
Paano Napapatunayan ang Kadalisayan ng Tanso
Apat na pamilya ng pagsubok ang sumasaklaw sa halos lahat ng purity claim, at bawat isa ay sumasagot sa ibang tanong.
- Trace chemistry: OES para sa regular na kontrol sa produksyon, ICP-OES o ICP-MS para sa mas mababang mga limitasyon sa pagtuklas, at GDMS kapag ang isang 5N o 6N na claim ay nangangailangan ng isang buong survey ng karumihan sa halip na isang nakapirming listahan ng mga elemento.
- Nilalaman ng oxygen: ang inert gas fusion ay ang paraan ng sanggunian. Ito ay mapanira at sensitibo sa paghahanda ng sample, kung saan nagmula ang karamihan sa hindi pagkakasundo nito.
- Conductivity: eddy-current o four-point probe resistivity, iniulat bilang % IACS. Segundo sa bawat pagbabasa at hindi nakakasira, ngunit sinusukat nito ang kabuuan ng lahat ng mga epekto ng scattering at hindi maaaring pangalanan ang nakakasakit na elemento.
- Surface screening: Mabilis na kinikilala ng XRF ang mga haluang metal, ngunit ito ay sensitibo sa ibabaw at bulag sa oxygen, kaya hindi nito makumpirma ang isang walang oxygen na grado o isang bultuhang limitasyon sa karumihan.
Ipinapaliwanag ng split na iyon ang isang pamilyar na hindi pagkakaunawaan. Ang isang conductivity check ay maaaring pumasa sa maraming bagay na maaaring tanggihan ng isang GDMS scan sa isang elemento tulad ng sulfur o titanium, dahil ang kabuuang scattering ay nananatiling mababa habang ang lokal na chemistry ay nabigo sa proseso. Kung ang isang elemento ay mahalaga sa iyong aplikasyon, pangalanan ito at pangalanan ang paraan na niresolba ito.
Kung saan Nagpapasya ang Huling Fraction ng isang Porsyento
Semiconductor at vacuum
Ang mga sputtering target ay ang pinakamalinaw na kaso. Ang isang porous o inclusion-bearing 5N copper target ay nagbubuhos ng mga particle papunta sa wafer, iron o alkali contamination na nagbabago ng film resistivity, at ang mga pabagu-bagong elemento tulad ng zinc ay dahan-dahang nagpapababa sa vacuum na kapaligiran. Ang mga target ay samakatuwid ay iniutos na may isang buong listahan ng karumihan kasama ang nilalaman ng gas, density at istraktura ng butil, dahil ang 99.999% lamang ay hindi naglalarawan ng isang ibabaw.
High-Purity Copper Sputtering Target para sa PVD Thin Films Tingnan ang 5N–6N na mga target na tanso na may mga nako-customize na dimensyon para sa semiconductor, display, at precision optical coatings na nangangailangan ng mga siksik at pare-parehong pelikula. Tingnan ang Produkto → Power transmission at mga de-kuryenteng sasakyan
Gumagana ang mga busbar, windings at connectors sa 99.9 hanggang 99.99% band. Dito, ang kadalisayan ay nagiging mga pagkalugi, at ang mga pagkalugi ay naiipon sa buong buhay ng isang halaman. Ang nilalaman ng oxygen ay nagbabago rin ng pag-uugali ng pagsusubo sa panahon ng pagyuko at pagbubuo, habang ang pinaghalong recycled na cathode ay isang karaniwang pinagmumulan ng conductivity na hindi mauulit mula sa lot hanggang lot.

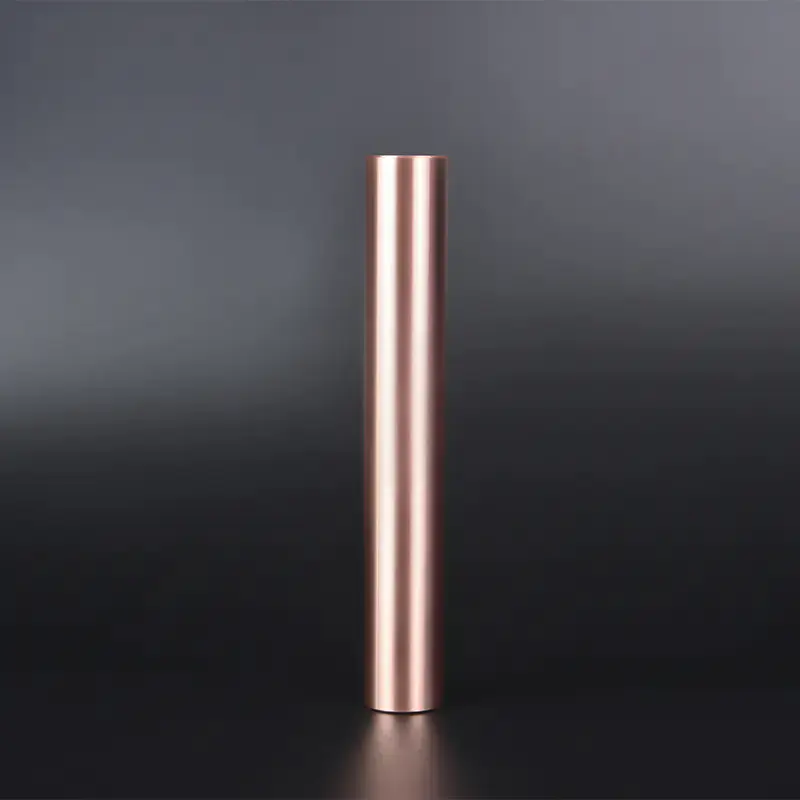

Walang Oxygen na High-Purity Copper Rod C10100/C10200 Suriin ang 4N–5N oxygen-free copper rod na may mababang impurities, custom diameters, at vacuum packaging para sa semiconductor, electro-vacuum, at mga espesyal na bahagi ng electrode. Tingnan ang Produkto → Aerospace at high-reliability na pagsali
Ang mga brazed assemblies, waveguides at cryogenic parts ay karaniwang tinutukoy na oxygen-free na may limitasyon sa nilalaman ng gas, dahil mahirap suriin ang isang may sira na braze joint pagkatapos ng katotohanan. Ang mga programang ito ay bumibili ng lot traceability at mga sertipiko na nagpapangalan sa pamamaraan sa likod ng bawat figure.
Sa lahat ng tatlong kaso, ang kinakailangan ay nakasulat sa paligid ng aplikasyon: pangalanan ang mga sensitibong elemento at ang kapaligiran ng serbisyo, pagkatapos ay piliin ang grado at anyo. Kadalisayan ng tanso para sa semiconductor at vacuum application ay isang tanong sa kontaminasyon, hindi isang porsyento.
Ano ang Kasama sa Detalye ng Pagbili ng Copper
Tinatanggal ng anim na linya ang karamihan sa mga argumento sa pag-inspeksyon ng mga kalakal:
- Grado at pagkakakilanlan: nominal na kadalisayan kasama ang numero ng UNS, halimbawa C10100 oxygen-free electronic o C11000 electrolytic tough pitch, kasama ang namamahala na pamantayan.
- Isang limitasyon ng oxygen at ang paraan ng pagsubok na nagtatatag nito.
- Mga indibidwal na kisame para sa mga elemento kung saan sensitibo ang iyong proseso, na may pangalang paraan ng pagtuklas.
- Isang sampling plan: kung saan kinukuha ang sample, at kung ang surface o bulk chemistry ay na-certify.
- Isang sertipiko ng pagsusuri na nakatali sa lot o numero ng init, kaya ang mga papeles ay sumusunod sa metal.
- Bumuo ng mga tolerance na mahalaga sa ibaba ng agos: rod diameter at ovality, plate flatness, target bonding, pulbos na kalinisan.
Karamihan sa mga pagkabigo sa pagbili ay depinisyonal sa halip na metalurhiko: isang 99.99% na alok na walang nakasaad na paraan, isang sertipiko na nag-uulat ng surface chemistry laban sa isang bulk na kinakailangan, o ang pinakamurang 5N na panipi na ang listahan ng karumihan ay sumasaklaw sa anim na elemento. Ang sample na paghawak ay ang tahimik, dahil ang mga drilling na kinuha gamit ang kontaminadong bit at nakaimbak sa maling lalagyan ay hindi kumakatawan sa lote.
Ang mga supplier na may higit sa isang dekada sa ultra-pure metal ay may posibilidad na magbigay ng parehong payo: sumang-ayon sa plano ng pagsusuri bago ang order, hindi pagkatapos ng isang nabigong sertipiko. Kung ang isang kinakailangang grado ay nasa labas ng isang karaniwang katalogo, ipadala ang detalye ng aplikasyon at mga limitasyon sa target at humingi ng dokumentadong sagot sa matamo na kadalisayan, anyo at oras ng pamumuno.
Mga Madalas Itanong
Sapat ba ang 99.9% na tanso na dalisay para sa electrical wire?
Para sa ordinaryong building wire, cable at general busbar work, oo. Sa pagsasagawa, ang limitasyon na kumagat ay conductivity sa halip na ang trace-impurity list. Ang mga konduktor na tumatakbo nang mainit o nagdadala ng mga pormal na kinakailangan sa pagiging maaasahan ay karaniwang lumilipat sa 99.99% na may nakasaad na limitasyon ng oxygen.
Maaari bang suriin ang kadalisayan ng tanso sa bahay?
Para lamang sa gross substitution. Ang isang magnet test ay naghihiwalay sa bakal mula sa tanso ngunit walang ipinapakita tungkol sa kadalisayan, dahil ang tanso ay halos hindi magnetiko sa bawat grado. Inilalantad sa mga pagsusuri sa densidad at scratch ang brass o plated aluminum. Wala sa antas na iyon ang lumulutas ng mga bahagi bawat milyon.
Ang mas mataas na kadalisayan ba ay palaging gumaganap ng mas mahusay?
Hindi. Ang mga Oxygen-bearing ETP machine ay mas mahusay at mas mura, ang tellurium copper machine ay mas mahusay kaysa sa anumang purong grado, at ang napakadalisay na tanso ay malambot at madaling masira sa paghawak. Ang kadalisayan ay sumusunod mula sa aplikasyon sa halip na manguna dito.
Bakit nag-uulat ang dalawang laboratoryo ng magkaibang kadalisayan para sa isang lote?
Sampling position, surface versus bulk material, calibration standards, detection limits and sample cleaning all move the number. Ihambing ang mga pamamaraan bago ihambing ang mga hatol, dahil ang isang GDMS scan at isang handheld XRF na pagbabasa ay hindi nagsusukat ng parehong bagay.
Ang Maikling Bersyon
Ang copper purity ay isang detalye na may apat na gumagalaw na bahagi: grade, oxygen, impurity ceilings at method. Isulat ang lahat ng apat, itali ang certificate sa lot, at ang porsyento ay hihinto sa pagiging isang marketing figure at magiging isang engineering control.
Ang pagpili ng grado, materyal na anyo, sampling routine at ang iskedyul ng paghahatid ay sumusunod lahat mula sa dokumentong iyon.
