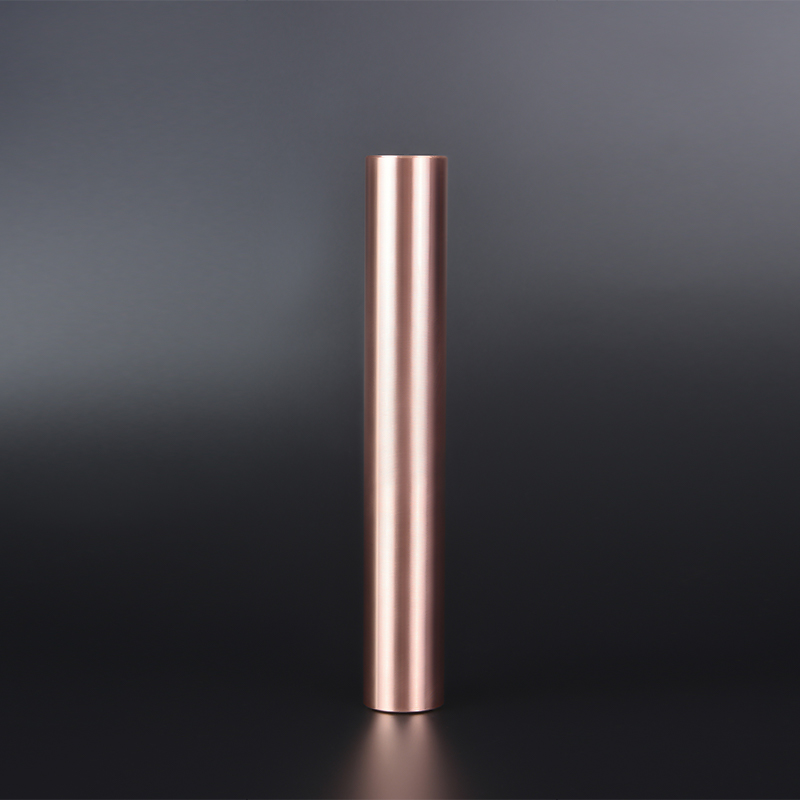

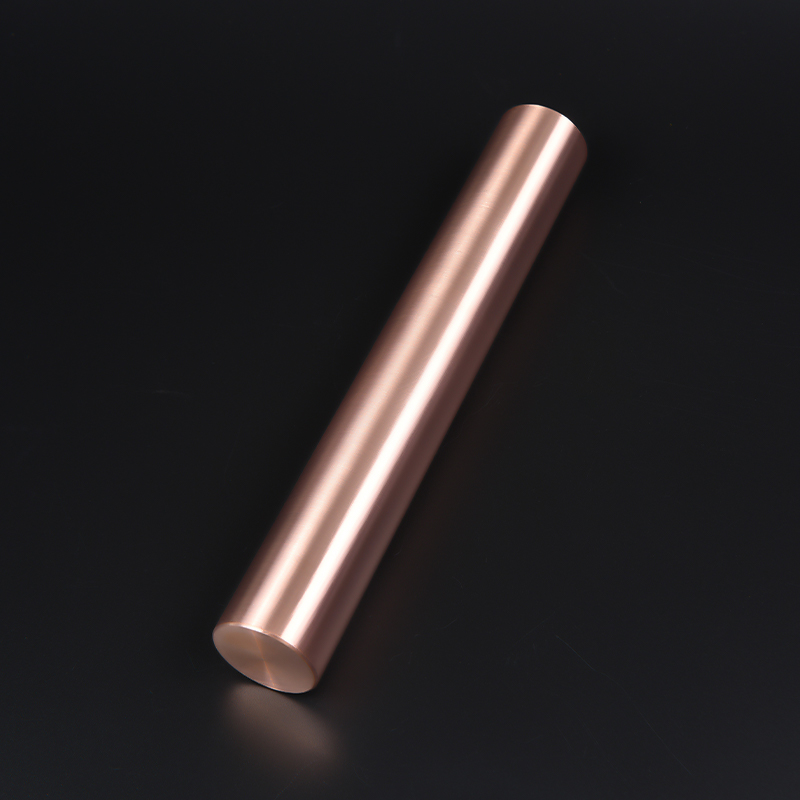

Copper ingot

Ang high-purity copper ingots ay isang pang-industriyang base na materyal na ginawa mula sa electrolytic copper, pino at cast. Ang kanilang napakataas na kadalisayan ay nakakatugon sa mahigpit na mga kinakailangan ng makabagong industriya ng pagmamanupaktura ng electronics.

▸Mga Marka ng Kadalisayan
Available ang iba't ibang mga detalye, mula sa 99.99% (4N) hanggang 99.99999% (7N). Ang mga pangunahing elemento ng karumihan (gaya ng oxygen, sulfur, at mga metal na dumi) ay nakapaloob sa mga antas mula ppm hanggang ppb, na tinitiyak ang electrical conductivity at chemical stability ng materyal.

▸Mga Pisikal na Detalye
Pinakamataas na Sukat: ≤600mm ang lapad (magagamit ang mga kumbinasyon ng custom na diameter at taas kapag hiniling).
Maximum Unit Weight: ≤3000kg (3 metric tons), na angkop para sa malakihang produksyon at mabibigat na kagamitan.

▸Propesyonal na Proteksyon na Packaging

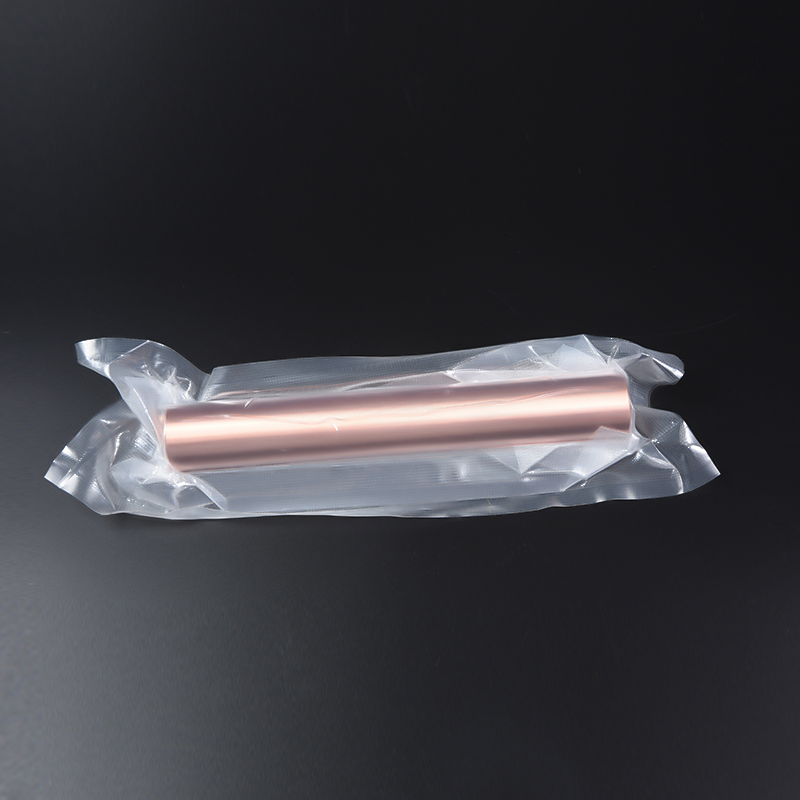

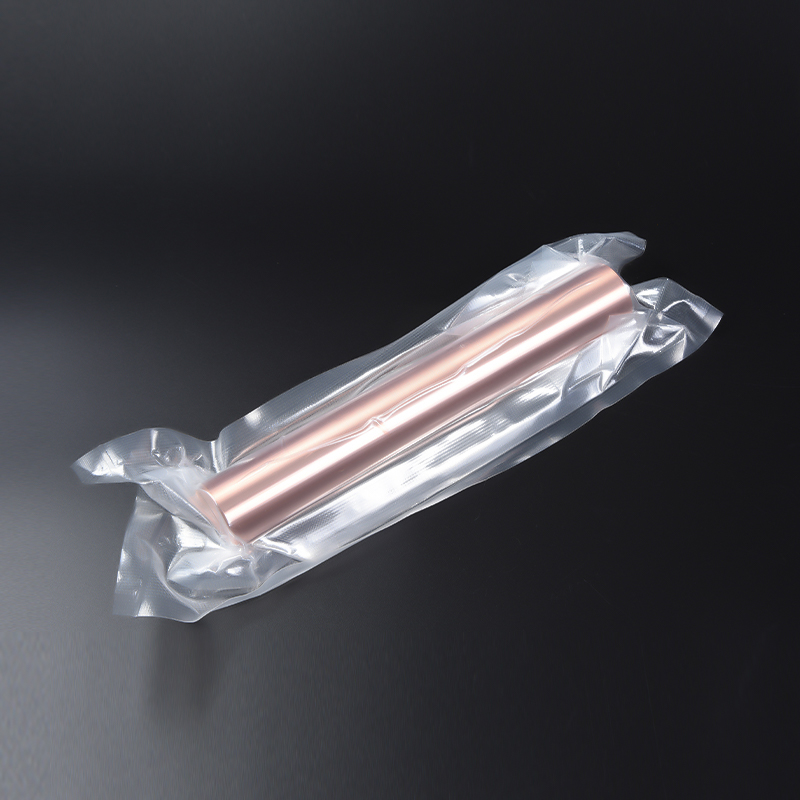

Panloob na Proteksyon: Ang bawat ingot ay mahigpit na nababalot ng mataas na lakas na pang-industriyang stretch film upang maprotektahan laban sa mga gasgas, oksihenasyon, at pagpasok ng moisture.
Cushioning Layer: Ang custom na slotted pearl cotton lining ay akma sa katawan ng ingot, na epektibong sumisipsip ng shock ng transportasyon. Outer Packaging: Pinatibay na export na mga wooden crates (ISPM15 heat-treated at certified) na nakakatugon sa mga internasyonal na pamantayan sa transportasyon, na nag-aalok ng mahusay na pressure resistance, moisture resistance, at stacking stability.

▸Mga Pangunahing Aplikasyon
Semiconductor Manufacturing: Ginamit bilang isang hilaw na materyal para sa high-purity sputtering target substrates, bonding wires, copper-plated anodes, at mga bahagi ng vacuum chamber. Direktang nakakaapekto ang kadalisayan sa ani at pagganap ng chip.
Mga Flat Panel Display (LCD/OLED): Ginagamit sa thin-film transistor (TFT) array wiring materials, electromagnetic shielding layers, at high-precision etched component, na nangangailangan ng napakababang impurities para maiwasan ang mga display defect.
