Single Crystal: Istraktura, Mga Paraan ng Paglago, at Industrial Application

Magtanong sa isang metallurgist kung bakit ang blade ng jet turbine ay ginawa bilang isang kristal, at ang sagot ay bumaba sa isang katotohanan: ang mga hangganan ng butil ay kung saan ang mga materyales ay unang nabigo. Sa mga temperaturang higit sa 1,000 °C, ang mga atomic-scale na mismatch na iyon ay nagiging nucleation site para sa mga creep void at crack. Alisin nang buo ang mga hangganan ng butil, at ang parehong nickel-based na haluang metal ay maaaring gumana nang humigit-kumulang 100 °C na mas mainit kaysa sa karaniwang katumbas nitong cast.

Ang parehong pangangatwiran ay nagtutulak sa industriya ng semiconductor. Ang isang 300 mm na silicon na wafer ay dapat hiwain mula sa isang single-crystal na ingot dahil ang anumang hangganan ng butil sa ilalim ng transistor ay makakalat sa mga carrier ng charge at lilikha ng mga depekto sa kuryente. Ang mga solong kristal ay hindi isang angkop na pag-usisa sa laboratoryo; sila ang structural foundation ng modernong electronics, aerospace propulsion, at precision optics. Ipinapaliwanag ng artikulong ito kung ano talaga ang isang kristal, kung paano gumagana ang mga kumbensyonal na paraan ng paglago, kung saan ang mga solong kristal ay naghahatid ng pinakamaraming halaga, at kung ano ang dapat suriin bago mo tukuyin o bilhin ang mga ito.

Ano ang Isang Nag-iisang Kristal?

Ang solong kristal ay isang solid kung saan ang kristal na sala-sala ay tuluy-tuloy at walang tigil sa buong volume. Ang pana-panahong pag-aayos ng mga atom ay umuulit sa tatlong dimensyon nang walang pahinga, kaya naman ang isang kristal ay minsang inilalarawan bilang isang higanteng butil. Walang mga hangganan ng butil, walang misoriented na rehiyon, at walang structural discontinuities sa sukat ng sala-sala.

Ang kahulugang iyon ay naghihiwalay sa mga solong kristal mula sa dalawang iba pang solid-state na istrukturang karaniwang pinipili ng mga inhinyero sa pagitan ng:

Ang praktikal na kinahinatnan ng pagkakaparehong ito ay predictability. Sa isang solong kristal, ang elastic modulus, electrical conductivity, at thermal expansion ay maaaring ipahayag bilang isang function ng crystallographic na oryentasyon. Sa isang bahaging polycrystalline, ang mga katangiang iyon ay naa-average sa milyun-milyong mga butil na random na naka-orient, kaya nawawala ang performance ng directional peak.

Bakit Nagpapabuti sa Pagganap ang Pag-alis ng mga Hangganan ng Butil

Una ang konklusyon: ang mga hangganan ng butil ay ang pinakamahina na link sa microstructure ng isang materyal, at ang pag-alis sa mga ito ay nagpapabuti sa lakas ng mataas na temperatura, pag-uugali ng elektrikal, at optical transparency. Ang mga hangganan ng butil ay mga rehiyong may mataas na enerhiya na may hindi regular na pag-iimpake ng atom. Ang mga dumi ay madalas na naghihiwalay doon, ang mga dislokasyon ay nakatambak doon, at ang mga bitak ay dumarami sa kanila. Tatlong industriya ang naglalarawan ng praktikal na epekto.

Single-crystal turbine blades

Sa mainit na seksyon ng isang gas turbine, ang mga vane at blades ay ginawa mula sa mga superalloy na nakabatay sa nikel. Ang landas ng pag-unlad ay lumipat mula sa equiaxed na pag-cast patungo sa mga nakadirekta na column, at sa wakas ay sa mga solong kristal. Ang pagpapabuti ay masusukat:

Ang halos 100 °C na pagtaas sa kakayahan sa temperatura ay direktang nagsasalin sa mas mataas na kahusayan ng turbine at mas mababang pagkasunog ng gasolina, kaya naman halos lahat ng modernong aero engine ay gumagamit ng mga single-crystal blades sa mga unang yugto ng turbine nito.

Mga wafer ng semiconductor

Sa paggawa ng chip, ang isang silicon na wafer ay pinutol mula sa isang single-crystal na ingot na pinalaki ng pamamaraang Czochralski. Ang anumang hangganan ng butil sa aktibong lugar ay magsisilbing recombination center, na magdudulot ng leakage current at nagpapababa ng yield.

Optical transparency

Sa optika, ang single-crystal sapphire ay transparent mula sa ultraviolet hanggang sa mid-infrared at mechanically strong enough para sa mga bintana at domes. Ang polycrystalline form ay translucent sa pinakamahusay, dahil ang mga hangganan ng butil ay nakakalat ng liwanag.

Paano Lumalaki ang Mga Nag-iisang Kristal

Ang lahat ng mga paraan ng paglago ay nagbabahagi ng isang prinsipyo: kinokontrol nila ang solidification upang ang isang solong nucleus, o isang seed crystal, ay nangingibabaw sa proseso at walang mga bagong butil na nabubuo sa harap ng solidification front. Tatlong pamamaraan ang sumasaklaw sa karamihan ng produksyong pang-industriya.

Tinutukoy ng panimulang materyal ang pinakamataas na limitasyon ng kalidad ng kristal. Sa paglago ng silikon ng Czochralski, ang feedstock ay polycrystalline silicon na pinino sa 99.9999999% na kadalisayan. Sa Bridgman casting ng superalloy blades, ang master melt ay naglalaman ng maingat na pinong nickel, cobalt, niobium, at iba pang elemento; anumang bakas na karumihan sa singil ay nauuwi sa paghihiwalay sa mga hangganan o nakulong sa lumalaking kristal. Para sa mga mananaliksik at mas maliliit na producer na nagtatrabaho sa titanium, ang isang mahusay na nailalarawan na panimulang materyal na may kontroladong crystalline na morpolohiya ay nagpapaikli sa pagbuo ng proseso. Nagbibigay ang CRNMC ng mga titanium crystal na may dokumentadong kadalisayan, kaya hindi na kailangang umasa ang mga customer sa lot-to-lot na variation na tipikal ng commodity na titanium sponge.

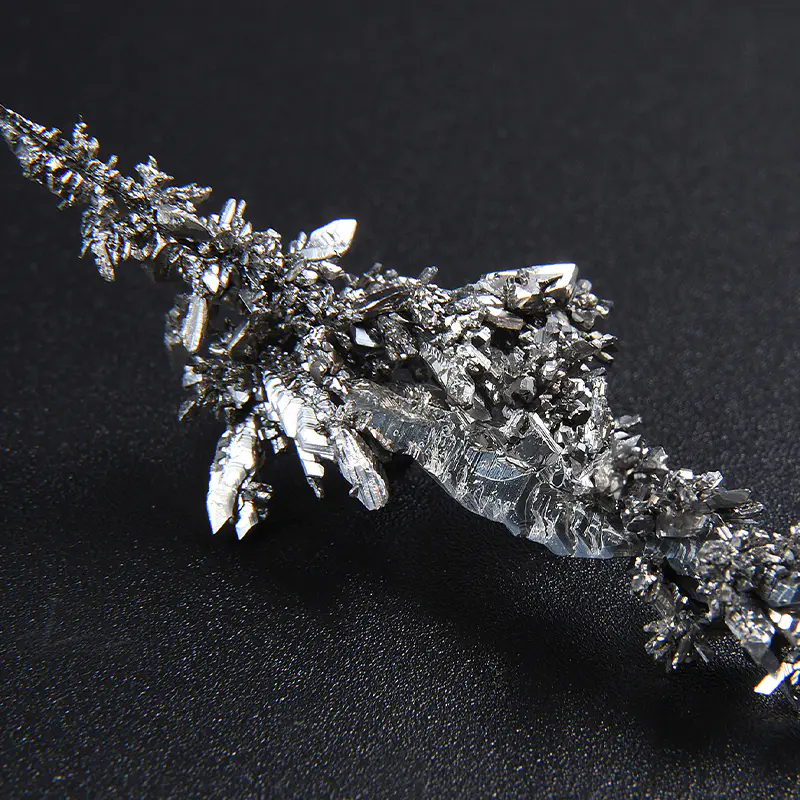

High-Purity Single-Crystal Titanium para sa Pananaliksik at Advanced na Deposition Nag-aalok ang titanium crystal na ito ng 99.98–99.99% na kadalisayan na may kontroladong crystalline morphology, na ginagawa itong maaasahang panimulang materyal para sa mga target na semiconductor sputtering at mga dalubhasang aplikasyon ng pananaliksik. Tingnan ang Produkto →

Industrial Application ng Single Crystals

Ginagamit ang mga solong kristal kung saan kinakailangan ang pare-pareho ng property, direksyon ng pagganap, o matinding kadalisayan. Ang tinatayang distribusyon ng pangangailangang pang-industriya ay ipinapakita sa ibaba; ang mga halaga ay naglalarawan.

Industriya ng semiconductor

Ang mga silicone wafer ay ang pinakamalaking single-crystal na produkto ayon sa dami. Higit pa sa wafer mismo, ang semiconductor supply chain ay nakasalalay sa mga mala-kristal na materyales sa iba pang mga anyo: ang mga sputtering target para sa pisikal na vapor deposition ay nangangailangan ng isang kontroladong istraktura ng butil at mataas na kadalisayan upang makamit ang pare-parehong kapal ng pelikula, at ang mga target na tanso na may pare-parehong laki ng butil ay malawakang ginagamit para sa interconnect na metallization. Ang mga materyales na ito ay ginawa sa mahigpit na pagpapaubaya dahil ang isang solong depekto sa isang target ay maaaring makagambala sa isang buong pagtakbo ng deposition. Ang segment ng mga materyales ng semiconductor ng aming site ay naglilista ng mga nauugnay na anyo at grado ng produkto.

Ultra-High-Purity Copper Sputtering Target para sa Precision Coating Sa 99.999–99.9999% na kadalisayan at nako-customize na mga dimensyon, tinitiyak ng tansong target na ito ang pare-parehong pagdeposito ng pelikula sa mga proseso ng semiconductor at optical coating, na binabawasan ang kontaminasyon at mga depekto. Tingnan ang Produkto →

Aerospace at pagbuo ng kuryente

Ang single-crystal superalloy blades ay ang pinakakilalang aerospace application, ngunit ang mga high-temperature alloy ay umaasa rin sa pare-parehong refractory metal na mga karagdagan. Ang Niobium, halimbawa, ay bumubuo ng mga matatag na yugto ng pagpapalakas at pinapabuti ang creep resistance sa mga superalloy na nakabatay sa nikel. Ang parehong mga katangian na ginagawang kritikal ang niobium sa mga high-tech na haluang metal ay nalalapat din sa mga superconducting magnet at mga bahagi ng aerospace. Ang bakas na kontaminasyon sa karagdagan ng niobium ay maaaring makapagpapahina sa balanse ng bahagi ng haluang metal, kaya ang mga tagagawa ng makina ay nagsasaad ng mahigpit na mga limitasyon sa karumihan sa bawat batch. Para sa isang mas detalyadong pagsusuri, ang aming artikulo sa ang mga katangian ng niobium ipinapaliwanag kung bakit lumilitaw ang metal na ito sa napakaraming disenyong may mataas na temperatura.

Malaking Laki na High-Purity Niobium Ingot para sa Alloy at Semiconductor na Paggamit Ang 99.99% na purong niobium ingot na ito, na magagamit hanggang 400 mm at 2 tonelada, ay sumusuporta sa pare-parehong refractory metal na mga karagdagan sa mga superalloy at nagsisilbing pangunahing hilaw na materyal para sa semiconductor-grade sputtering target. Tingnan ang Produkto →

Optika at photonics

Ang mga solong kristal ng sapphire, calcium fluoride, at YAG (yttrium aluminum garnet) ay ginagamit sa mga laser system, infrared na bintana, at precision lenses dahil pinapanatili ng kanilang pagkakapareho ang refractive index at absorption na pare-pareho sa optical aperture.

Ano ang Dapat Tukoyin Kapag Bumibili ng Mga Materyal na Crystalline

Karaniwang sinusuri ng mga mamimili na kumukuha ng mga solong kristal o crystal-grade feedstock ang apat na parameter: kadalisayan, oryentasyon, integridad ng istruktura, at dokumentasyon.

1. Purity grade. Ang kadalisayan ay karaniwang ipinapahayag sa nines: 99.99% (4N), 99.999% (5N), at 99.9999% (6N). Ang pagkakaiba ay hindi akademiko. Sa mga antas ng 6N, ang mga indibidwal na dumi ay naroroon sa mga bahagi-bawat-milyong konsentrasyon o mas mababa, at bawat karagdagang siyam ay tumataas nang malaki sa gastos sa pagpino.
2. Crystallographic na oryentasyon. Dahil ang anisotropy ay isang dahilan upang gumamit ng isang kristal, ang oryentasyon ay dapat tukuyin para sa nilalayon na ari-arian. Ang isang sapphire window para sa isang pressure dome, halimbawa, ay madalas na lumaki na may optical axis na patayo sa window plane.
3. Densidad ng depekto. Ang mga dislokasyon, namuo, at mga pagsasama ay nagpapababa sa pagganap ng elektroniko at mekanikal. Ang mga pamamaraan ng characterization tulad ng X-ray diffraction at preferential etching ay nagpapakita ng density ng naturang mga depekto.
4. Traceability. Ang isang responsableng supplier ay nagbibigay ng isang sertipiko ng pagsusuri na may isang pagkasira ng karumihan sa bawat elemento, hindi lamang isang numero ng kadalisayan ng headline.

Direkta ang kaugnayan sa pagitan ng kadalisayan ng feedstock at downstream na ani. Ang chart sa ibaba ay naglalarawan ng tipikal na epekto ng pagsisimula ng kadalisayan sa maliit na bahagi ng mga kristal na walang depekto sa isang growth campaign.

Dito mahalaga ang lalim ng proseso ng isang supplier ng metal. Ang isang kumpanyang nagsasagawa ng purification, melting, casting, at machining in-house ay makokontrol ang buong chain mula sa raw material hanggang sa tapos na produkto, at mabe-verify ang resulta sa pamamagitan ng purity testing. Inilalapat ng CRNMC ang modelong ito sa titanium, nickel, copper, niobium, at iba pang espesyal na metal, kaya naman ang mga produkto nito ay ginagamit bilang mga feedstock at mala-kristal na produkto sa mga demanding application.

Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng isang kristal at isang polycrystalline na materyal?

Ang isang kristal ay may tuluy-tuloy, walang patid na atomic na sala-sala sa buong volume nito, na walang mga hangganan ng butil. Ang polycrystalline na materyal ay binubuo ng maraming maliliit na kristal, o mga butil, na nagtatagpo sa mga hangganan ng butil. Ang mga hangganan ng butil ay nagsisilbing mga hadlang sa transportasyon ng elektron, mga site para sa paghihiwalay ng karumihan, at mga landas para sa pagpapalaganap ng crack, kung kaya't ang mga solong kristal ay madalas na lumalampas sa polycrystalline na materyal kapag mahalaga ang mga katangiang iyon.

Bakit ginagamit ang mga solong kristal sa mga blades ng turbine?

Ang mga single-crystal blades ay nag-aalis ng mga hangganan ng butil na kung hindi man ay magpahina sa haluang metal sa mataas na temperatura. Ang isang single-crystal nickel-based na blade ay maaaring gumana nang humigit-kumulang 100 °C na mas mainit kaysa sa isang conventionally cast blade, na nagpapahusay sa engine efficiency at nagpapababa ng fuel consumption.

Paano sinusukat ang kadalisayan sa mga metal na may gradong kristal?

Ang kadalisayan ay karaniwang iniuulat bilang isang porsyento tulad ng 99.99% (4N) o 99.999% (5N), na ang natitira ay binubuo ng mga trace elements. Ang glow discharge mass spectrometry (GDMS) at inductively coupled plasma mass spectrometry (ICP-MS) ay mga karaniwang pamamaraan na ginagamit upang mabilang ang bawat trace element. Dapat ilista ng isang certificate of analysis ang mga value na ito batch by batch.

Maaari bang makagawa ng anumang metal bilang isang kristal?

Sa prinsipyo, ang karamihan sa mga mala-kristal na metal ay maaaring palaguin bilang mga solong kristal, ngunit ang praktikal na kahirapan at gastos ay napakalaki ng pagkakaiba-iba. Ang silikon, sapiro, at ilang mga oxide ay lumago sa mga volume na pang-industriya. Ang mga nikel na superalloy ay inihagis bilang mga single-crystal na bahagi. Ang mga reaktibong metal gaya ng titanium at niobium ay nagpapakita ng higit na isang hamon dahil ang kanilang mga melting point ay mataas at ang kanilang affinity para sa oxygen, nitrogen, at carbon ay nangangailangan ng espesyal na kagamitan.
